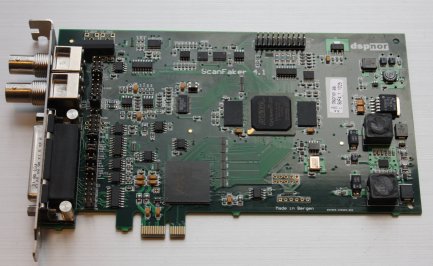

雷达显示系统激励板ScanFaker

13810733869

产品介绍

1. 设备简介

     多功能雷达显示激励卡ScanFaker可以连接到市面上的雷达显示器。使系统集成商能够在与新产品接口时重复利用现有的雷达仿真软件。

     “模拟收发器”功能:
     大多数现代雷达系统使用专有协议,通过RS422或CAN总线等进行通信。ScanFaker支持市面上雷达系统专有协议。“模拟收发器”功能可以使显示器像连接正常的收发器一样工作。几个ScanFaker板卡可以同步,以产生多通道视频和相位信息。
     真实世界的控制:
     ScanFaker目前支持8种不同的脉冲长度组和相应的PRF,通过总线或电压接收调谐消息。然后可以基于所选择的雷达的特性返回调谐反馈消息/电压。ScanFaker支持扫频增益,AFC,板载可编程STC和交换机间通信。
     视频生成功能:
     视频电路支持短至10ns的脉冲长度,此外还支持Raytheon和Atlas使用的复合视频信号。请注意,该板卡不执行传播分析,该任务留给主机程序执行。
     编程接口:
     API包含使用该板卡所需的全部功能。用户友好的界面支持快速和可靠的集成。ScanFaker提供Windows 2000 / XP / Win7(32/64)和Linux(32/64)等操作系统的API。
     套件内容:
ScanFaker雷达显示激励板卡
ScanFaker分发板卡
ScanFaker分发板卡线缆

2. 技术指标

     支持的雷达显示:
Ø  Decca BridgeMaster II
Ø  Sperry BridgeMaster E / Mil
Ø  Sperry VisionMaster
Ø  Sperry Rascar
Ø  Raytheon Mark I / II /NSC
Ø  Raytheon Raypath
Ø  Atlas Radar 9×00
Ø  SAM Radar 1000 / 110
Ø  Tokimec 3400
Ø  Furuno FAR-2xx5 /FAR – 2xx7
Ø  JRC
Ø  Kelvin Hughes Nucleus / Manta / Manta Digital
Ø  RayMarine E80/E120
Ø  Swiss Radar
Ø  Kongsberg DB-2000 / DB-10
Ø  Consilium Selesmar
Ø  Thales MW08
     通过更改固件或使用转换板可以支持更大范围的雷达显示。 该板卡还可以用来模拟雷达系统的视频输出,例如:
Ø  SAAB Giraffe
Ø  EADS
Ø  Thales
Ø  Terma
Ø  Selex
Ø  Lockheed Martin
Ø  Northrop Grumman
Ø  BAE Systems
     可以并联几块板卡用来做MTI仿真或海事/空中/IFF/应答机通道。
     视频信号:
Ø  极化:Negative or positive
Ø  幅值:(-)10 V to (+)10 V
Ø  阻抗:50或75 ohms
Ø  带宽:>10ns(具体数值取决于固件)
Ø  分辨率:8 bits(标准)或14 bits(可选)
     触发(同步)信号:
Ø  格式:RS422或12V脉冲
Ø  阻抗:50或75 ohms
Ø  频率:10Hz到30000Hz(具体数值取决于固件)
Ø  外部触发:是
     方位信号:
Ø  格式ACP:RS422, 5V或12V脉冲
Ø  格式ARP:RS422, 5V或12V脉冲或closed contact
Ø  Reference: 90 – 1440, 128 – 8192
Ø  ScanFaker 4.3 and later support 12V or higher differential signalling.
     控制接口:
Ø  CAN总线
Ø  RS-422总线
Ø  RS-485
Ø  Closed contacts
Ø  电平:5V – 15V
Ø  调谐输入:总线或模拟 (-)20V到(+)20V
Ø  调谐反馈:总线或模拟 (-)12V到(+)12V
     NMEA接口:
Ø  HEHDT
Ø  按需订制其他的NMEA语句和协议
